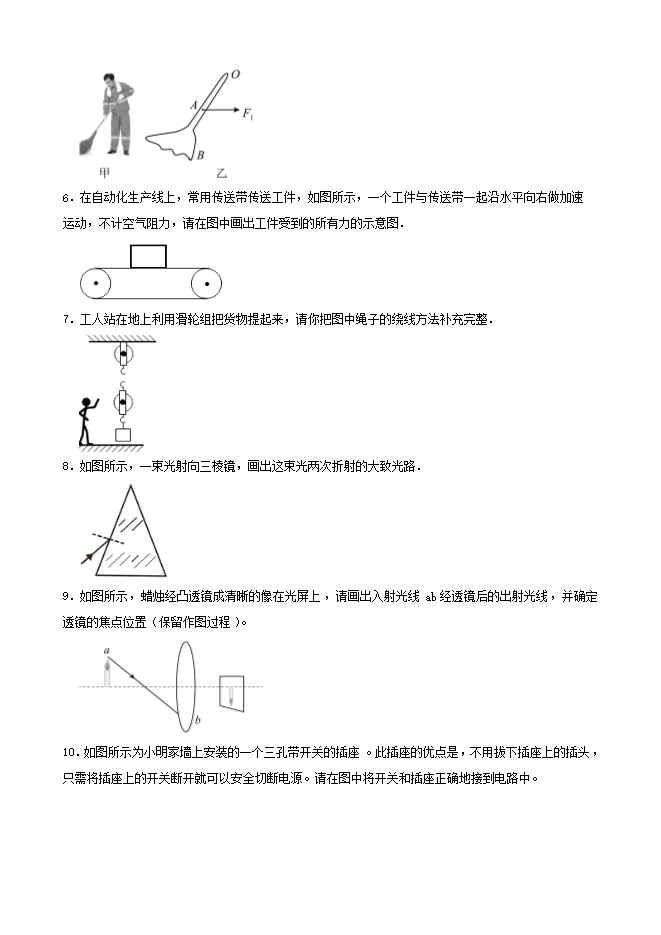

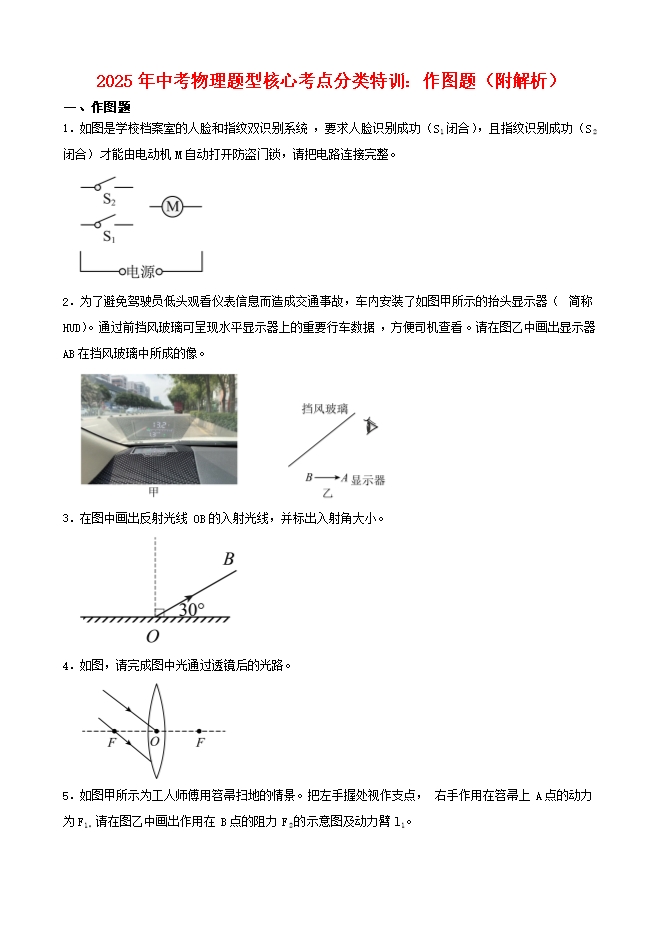

【内容简介】1．如图是学校档案室的人脸和指纹双识别系统，要求人脸识别成功（S1闭合），且指纹识别成功（S2闭合）才能由电动机M自动打开防盗门锁，请把电路连接完整。 2．为了避免驾驶员低头观看仪表信息而造成交通事故，车内安装了如图甲所示的抬头显示器（简称HUD）。通过前挡风玻璃可呈现水平显示器上的重要行车数据，方便司机查看。请在图乙中画出显示器AB在挡风玻璃中所成的像。 3．在图中画出反射光线OB的入射光线，并标出入射角大小。 4．如图，请完成图中光通过透镜后的光路。 5．如图甲所示为工人师傅用笤帚扫地的情景。把左手握处视作支点，右手作用在笤帚上A点的动力为F1。请在图乙中画出作用在B点的阻力F2的示意图及动力臂l1。 6．在自动化生产线上，常用传送带传送工件，如图所示，一个工件与传送带一起沿水平向右做加速运动，不计空气阻力，请在图中画出工件受到的所有力的示意图．   7．工人站在地上利用滑轮组把货物提起来，请你把图中绳子的绕线方法补充完整．
