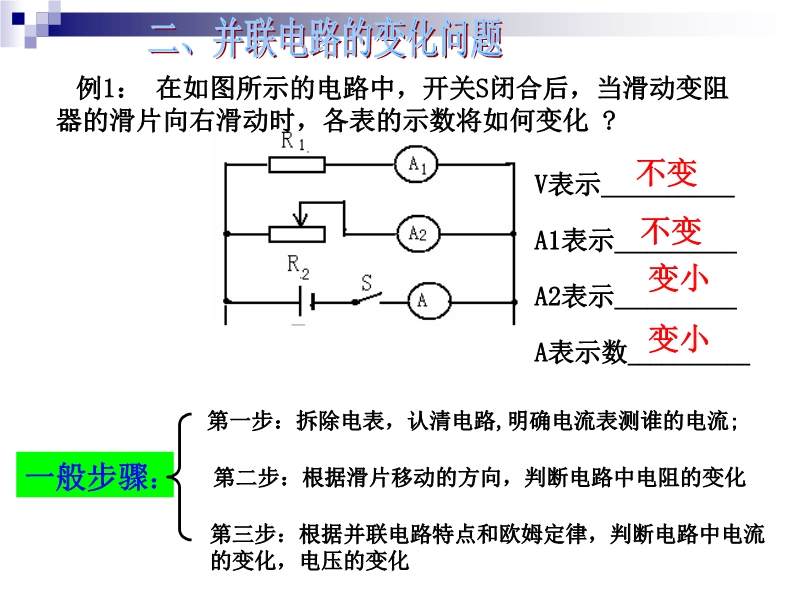

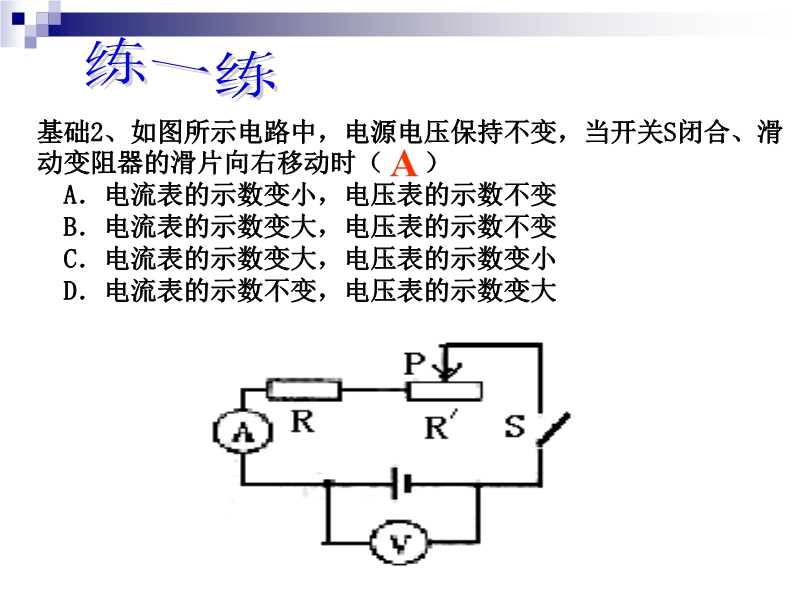

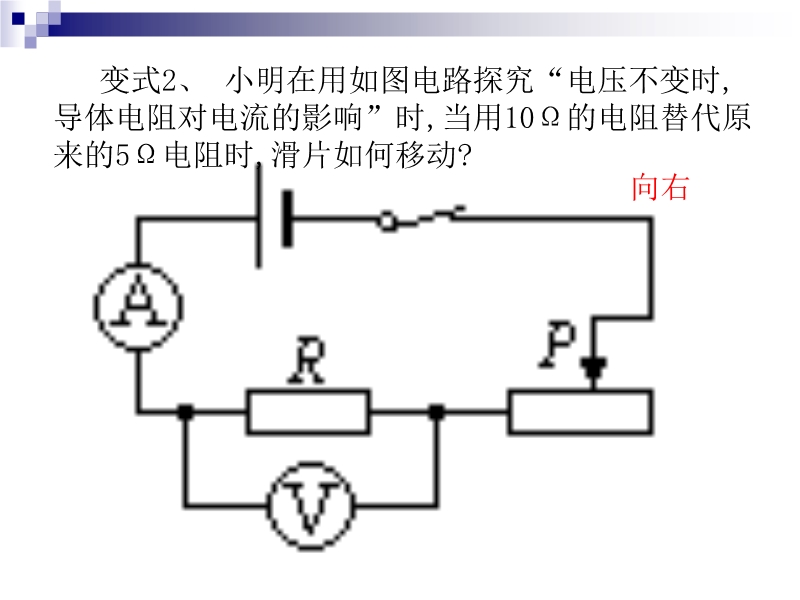

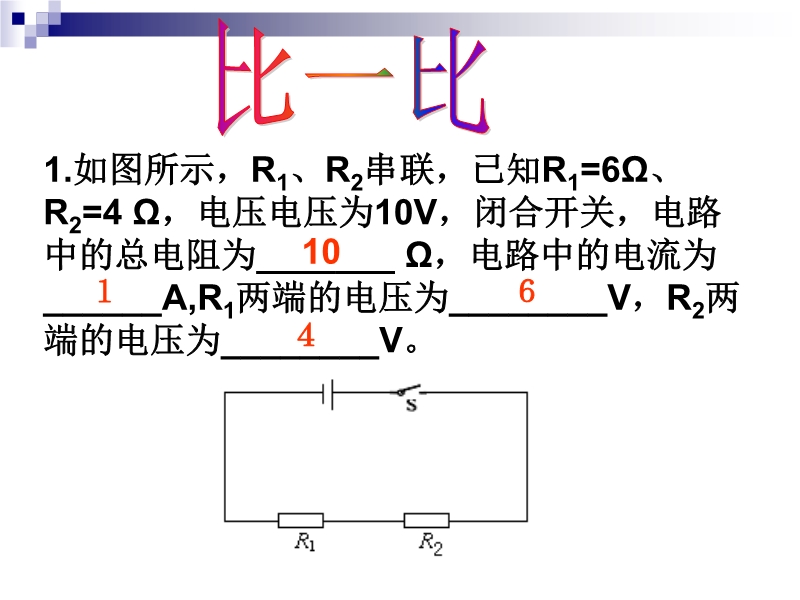

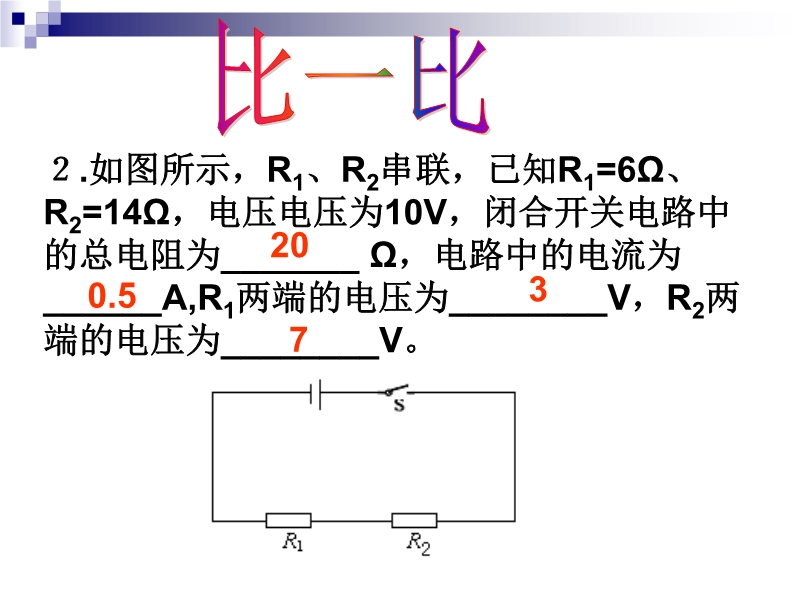

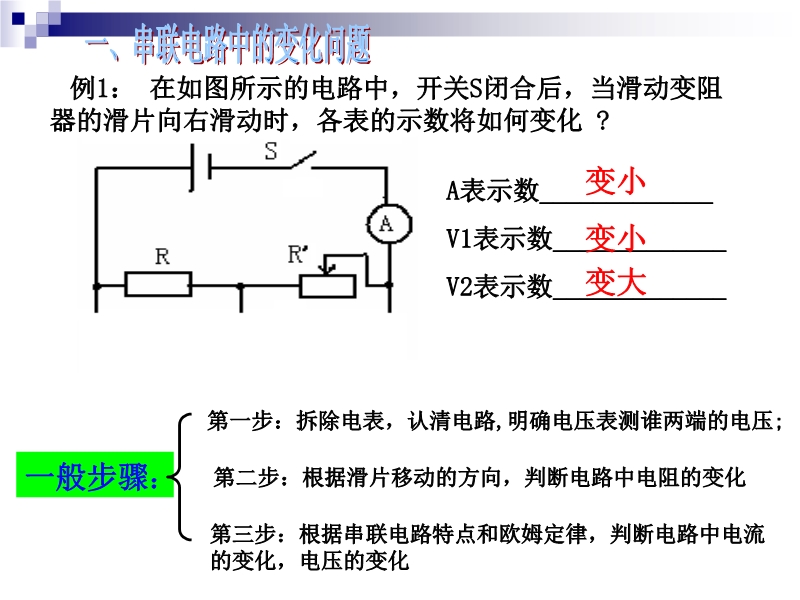

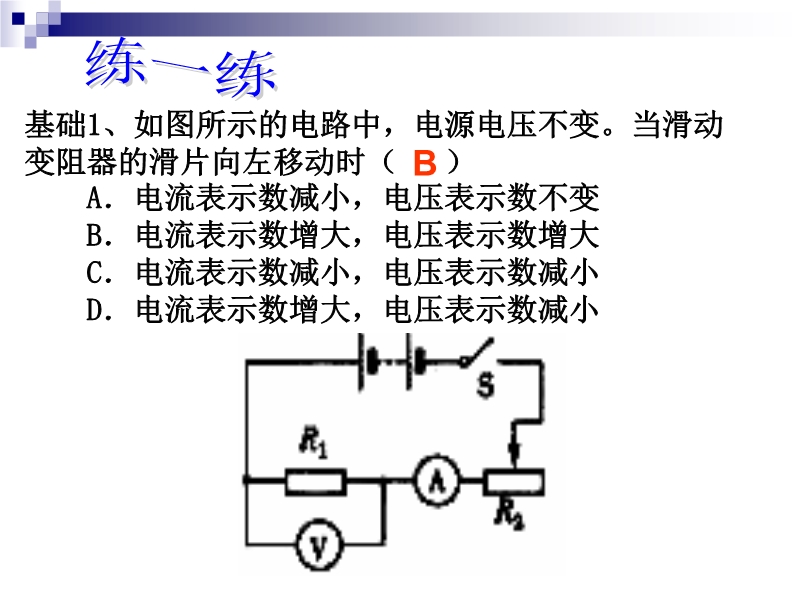

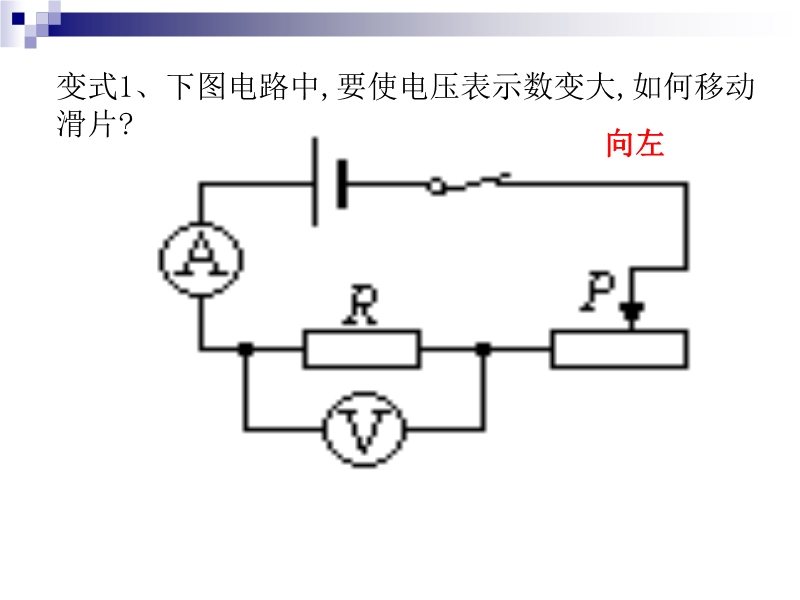

【内容简介】1.（2020广东省）.做“探究电流与电阻的关系”实验时，可供选择的器材有：电压为6V 的电源，电流表（0~0.6A），电压表（0~3V），开关，阻值分别为5Ω、10Ω、15Ω 和20Ω的定值电阻各1个，最大阻值分别为10Ω和50Ω的滑动变阻器各1个，导线若干。 (1)如图所示的实验电路中，正确的是______，应选用最大阻值为______Ω的滑动变阻器；(2)若按图乙所示电路图连接好电路后，闭合开关，可观察到电流表的指针______（选填“向右”“反向”或“几乎不”偏转；(3)按正确电路图连接电路，闭合开关，电流表和电压表均有示数，但移动滑动变阻器的滑片时，两表的示数均保持不变，经判断是接线有误，错误可能是______；(4)纠正错误后，依次更换定值电阻，并控制定值电阻两端电压为2.5V进行实验。请将记录实验数据的表格补充完整。① ______V。实验序号1234②______2015105③______【答案】    (1). 甲    (2). 50    (3). 几乎不    (4). 滑动变阻器下面的两个接线柱接入电路    (5). 2.5    (6).      (7).  【解析】【详解】(1)[1]探究电流与电阻的关系，电阻、滑动变阻器、电流表串联于电路，电流表测整个电路的电流，电压表测电阻两端的电压；再根据电流表、电压表的接线方法知，实验电路中，正确的是甲。[2]当接入阻值为20Ω的定值电阻时，其两端的电压不能超过3V，根据串联电路分压的特点可得 则变阻器接入电路的最小阻值为 故选应选用最大阻值为50Ω的滑动变阻器。(2)[3]由图乙知，电压表串联接入了电路，因电压表的内阻很大，接入电路时，相当于电路断路，故电流表的指针几乎不动。(3)[4]按正确电路图连接电路，闭合开关，电流表和电压表均有示数，说明电路是通路，两表连接没有问题，但移动滑动变阻器的滑片时，两表的示数均保持不变，说明滑动变阻器以最大值接入了电路，即滑动变阻器下面的两个接线柱接入电路。(4)①[5]探究电流与电阻的关系时，应保持电阻的两端的电压不变，本实验，电阻两端的电压控制在2.5V，故 ②[6]由表格数据知，此格内容应为： 。③[7]因探究的是电流与电阻的关系，为了获得电流与电阻的关系，还应记录每次通过定值电阻的电流值，故表格内容为： 。2.（2019广东省）如图所示，灯泡L1、L2的电阻分别为10Ω、20Ω，闭合开关S，通过L1、L2的电流分别为 、 ，它们两端的电压分别为 、 ，则  A.   ＝ ，  =         B.   ＝ ，  ＝ C.   ＝ ，  ＝         D.   ＝ ，  ＝ 【答案】C【解析】【详解】由图可知：灯泡L1、L2串联；根据串联电路的电流特点可知，通过L1、L2的电流相等，即I1：I2=1：1；故BD错误；根据 可得它们两端的电压之比U1：U2=I1R1：I2R2=R1：R2=10Ω：20Ω=1：2，故A错误，C正确。.如图为某兴趣小组设计的电子秤简易电路图，Rx是压敏电阻，阻值随所受压力的增大而减小，R0是定值电阻。测量时，电压表V的示数随所称量物体对压敏电阻的压力增大而增大。请根据以上信息，在虚线框内将电路图补充完整。（        ）
