期末测试卷---初中九年级物理知识点同步评估测试卷解析版（人教版）

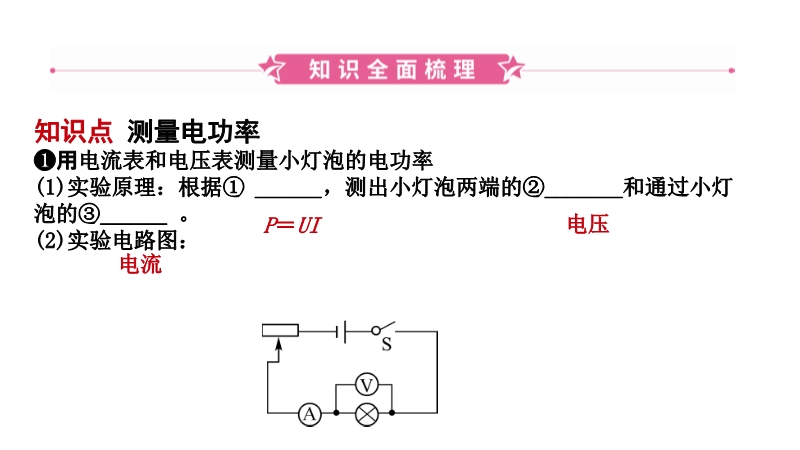

【内容简介】解析：(1)由于小灯泡的额定电压为2.5V，所以在测量小灯泡的额定功率时，滑动变阻器分得的电压为3.5V，根据串联电路的分压原理可知，滑动变阻器的电阻为14Ω，所以因选用滑动变阻器B；为避免由于电路连接错误而损坏电路，在连接电路时，开关要断开.（2）电压表要并联在小灯泡两端，且选用0~3V量程，如图所示（3）连接完电路，闭合开关前要将滑动变阻器的滑片置于阻值最大位置，并闭合开关后，根据串联电路的分压关系可知，此时小灯泡两端的电压很小，所以小灯泡的实际功率将很小，将看不到小灯泡发光。（4）由题图可知，电压表使用的量程为0~3V，所以其实数为1.8V，要测量小灯泡的额定功率，必须使小灯泡两端 的电压达到2.5V，根据串联电路的分压关系可知，此时要减小滑动变阻器连入电路中的电阻，即需要将滑片向A端移动.
部分内容预览
只能预览部分内容，查看全部内容需要下载哦~
