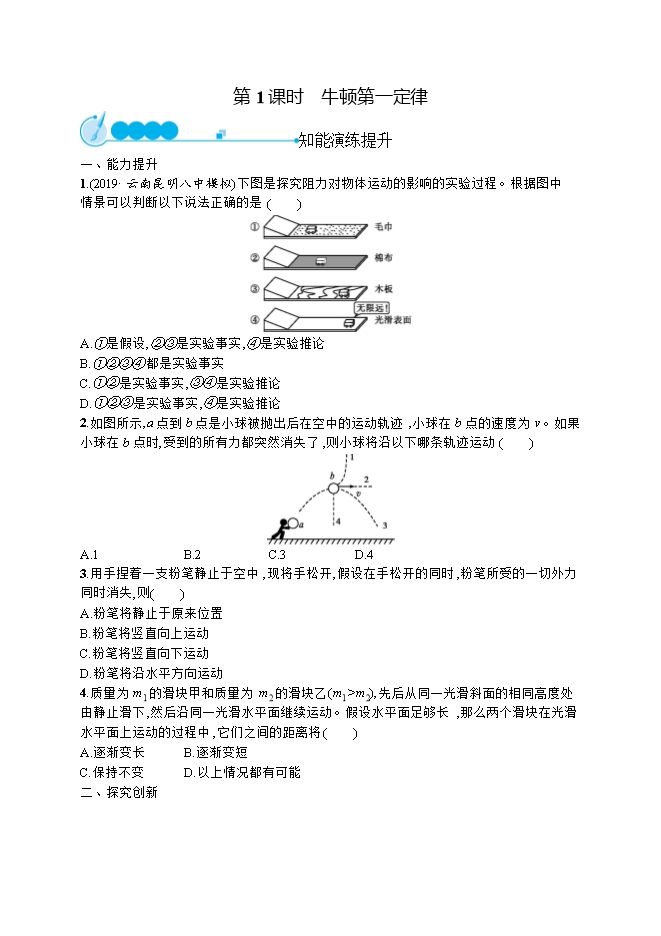

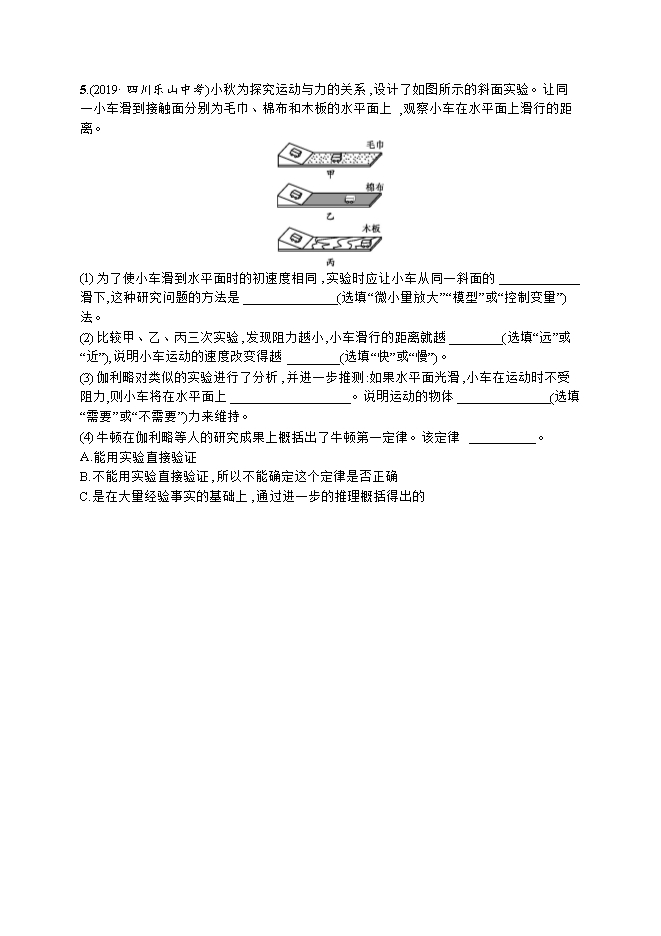

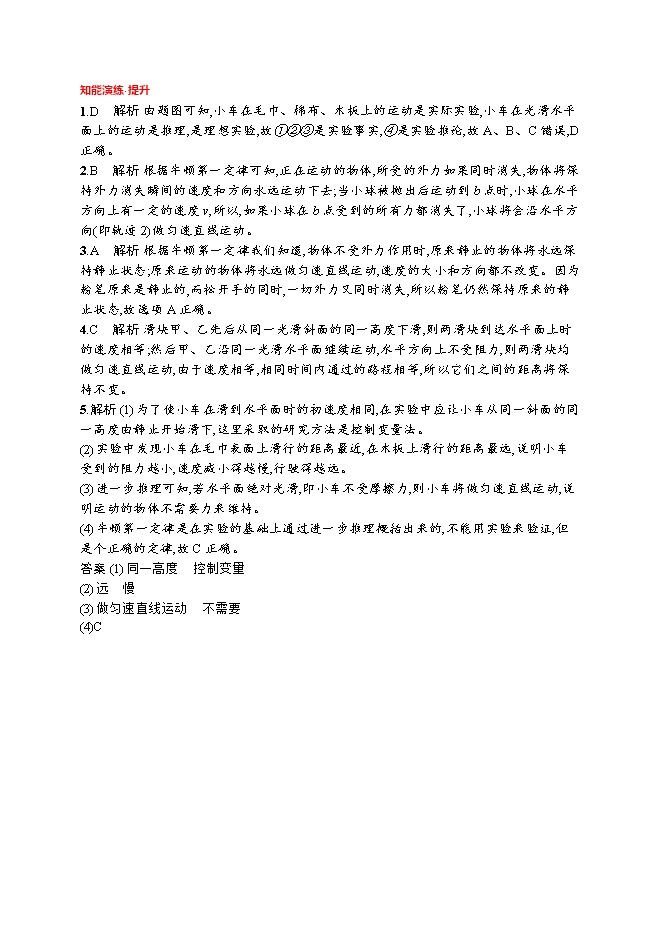

【内容简介】1. (2019·安徽)如图，用细线将小钢球悬挂起来，让其在竖直平面内左右摆动。忽略空气阻力，在图上画出小钢球摆动到B点时所受力的示意图。  【答案】如图所示：   【解析】忽略空气阻力，小钢球在B点只受到重力和拉力的作用，重力的方向竖直向下，拉力的方向沿绳子向上；过球心作竖直向下的重力G和沿绳子斜向上的拉力F，如图所示。2．（2019·贵港）用手把小球压在弹簧上，弹簧被压缩到A点，松手后小球向上运动，如图所示。请在图中画出小球离开弹簧后所受到的力的示意图（O为小球的重心，空气对小球的作用力忽略不计）。【答案】如图所示【解析】小球离开弹簧后，由于惯性原因，小球会在空中继续向上运动，其受力情况是只受到重力的作用。根据重力的方向竖直向下即可画出它的示意图，如图所示。3． (2019·泰州)如图，货物随传送带一起水平向右做匀速直线运动，画出该货物的受力示意图。【答案】见解析【解析】货物随传送带一起水平向右做匀速直线运动，货物与传送带间没有相对运动，也没有相对运动趋势，所以货物不受摩擦力，只受两个力作用：重力和支持力，并且这两个力是一对平衡力；重力方向竖直向下，作用点在重心，支持力方向竖直向上，作用点也画在重心上，画出表示重力和支持力的射线标出箭头、字母，具体作图如下：4．（2019·德阳）如图所示，雨燕沿虚线方向匀速自由飞翔，在图中画出雨燕所受重力和空气对它的作用力的示意图。【答案】见解析【解析】雨燕沿虚线方向匀速自由飞翔，处于平衡状态，受到的是平衡力，故雨燕所受重力和空气对它的作用力大小相等、方向相反。过雨燕重心分别沿竖直向下和竖直向上的方向画一条带箭头的线段，并分别用G和F表示，注意两条线段长度要相等，如图所示：5．(2019·黄冈)高颜值、高速度的中国高铁是中国制造迈向中国创造的重要标志。其以快速、平稳、舒适为世界所称道。如图，在水平行驶的高铁上，一枚硬币稳稳地立在窗台上。请作出硬币在竖直方向受力的示意图（O为重心）。【答案】见解析【解析】硬币稳稳地立在窗台上，硬币在竖直方向受到重力G和支持力F的作用，由于硬币相对窗台静止，因此重力G和支持力F，二力是一对平衡力，大小相等、方向相反。重力的方向是竖直向下的，支持力的方向是竖直向上的。过硬币的重心，分别沿竖直向下和竖直向上的方向画一条带箭头的线段，并分别用G和F表示，注意两条线段长度要相等。如图所示：
